Обозначение маркировок

› NB - встроенный пульт
› NS, N - требуется выносной пульт
› Ni, Ni2 - встроенный блок, требуется только панель
› MN - пульт сбоку
› MX - пульт посередине печи
› Combi - встроенный парогенератор
› V12 - 12 тэнов
› CNR - угловая установка
› WL - пристенная установка
› PR - профессиональные
› В - наружный кожух их нержавеющей стали, остальные части из оцинковки
› Z - кожух и верхняя решетка из нержавеющей стали, внутри оцинковка
› F - внутри из нержавеющей стали, снаружи защитное покрытие
› ZF - внутри из оцинковки, снаружи защитное покрытие
› NS, NB - из нержавеющей стали
› P (Premium) - полностью из нержавеющей стали
› PR - нагревательные элементы контактируют с камнями
› G - нагревательные элементы не контактируют с камнями

Модель	Минимальные безопасные расстояния A | B | C | D *

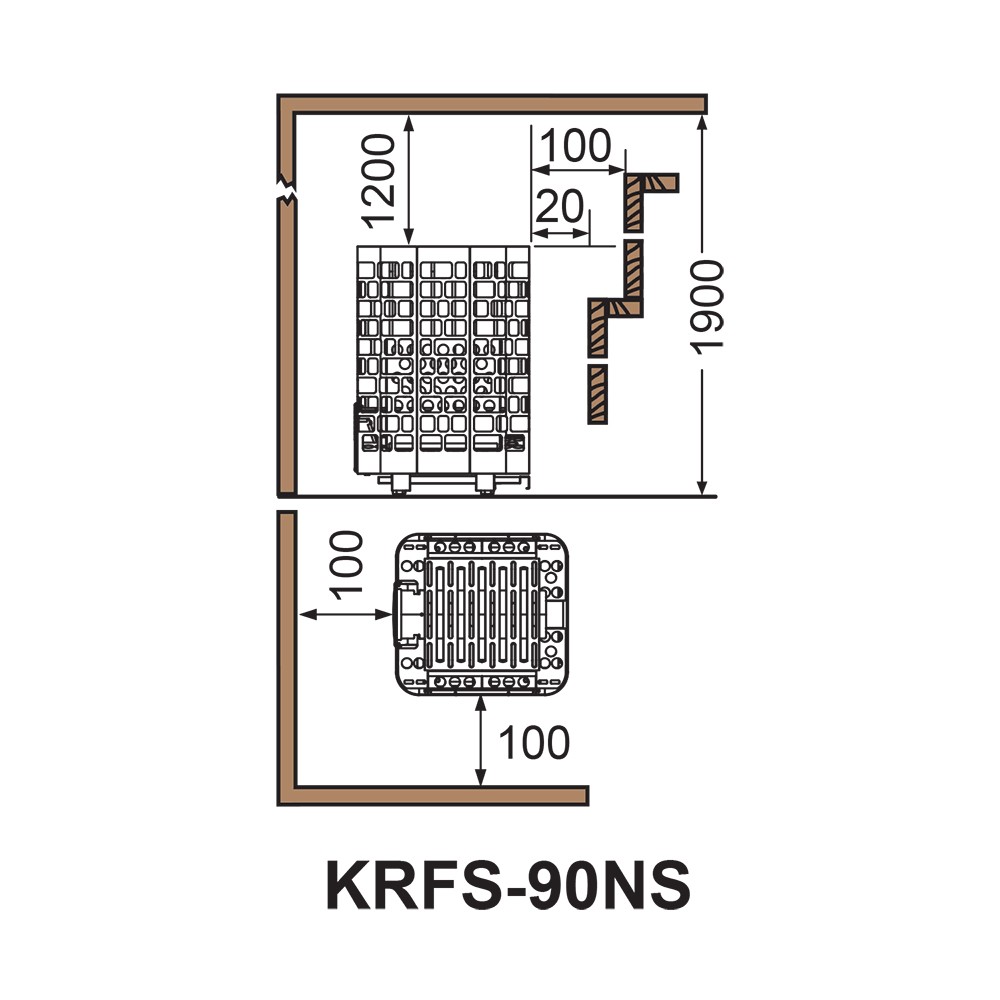

KRFS-90NS-P	1200	100	20	1900
KRFS-105NS-P	1200	100	20	1900
KRFS-120NS-P	1400	100	20	2100
KRFS-150NS-P	1400	100	160	2100
KRFS-180NS-P	1400	100	160	2100
KRFS-180NS-V12-P	1400	160	100	2100
KRFS-210NS-V12-P	1400	160	100	2100
KRFS-240NS-V12-P	1400	160	100	2100

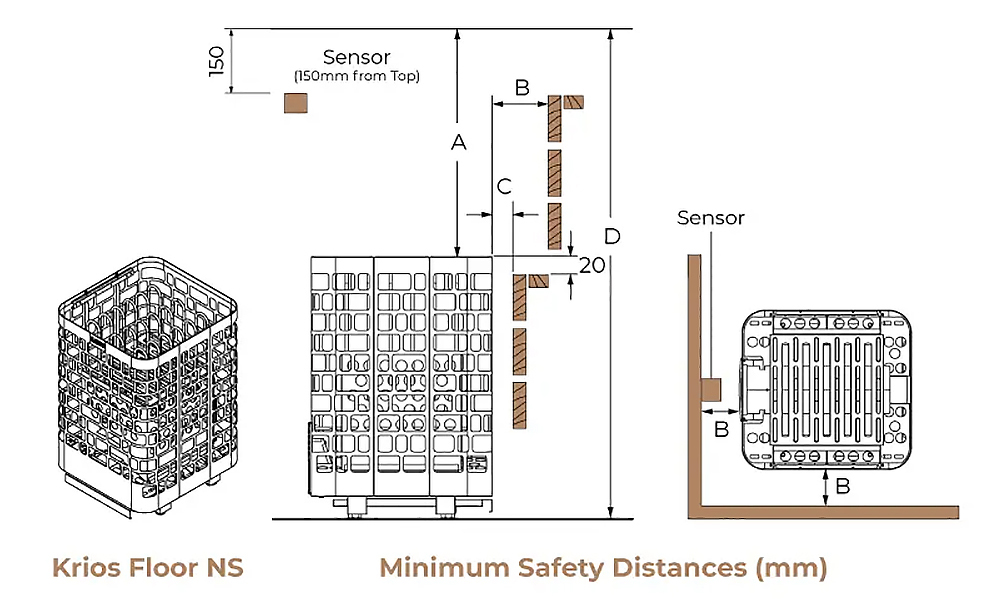

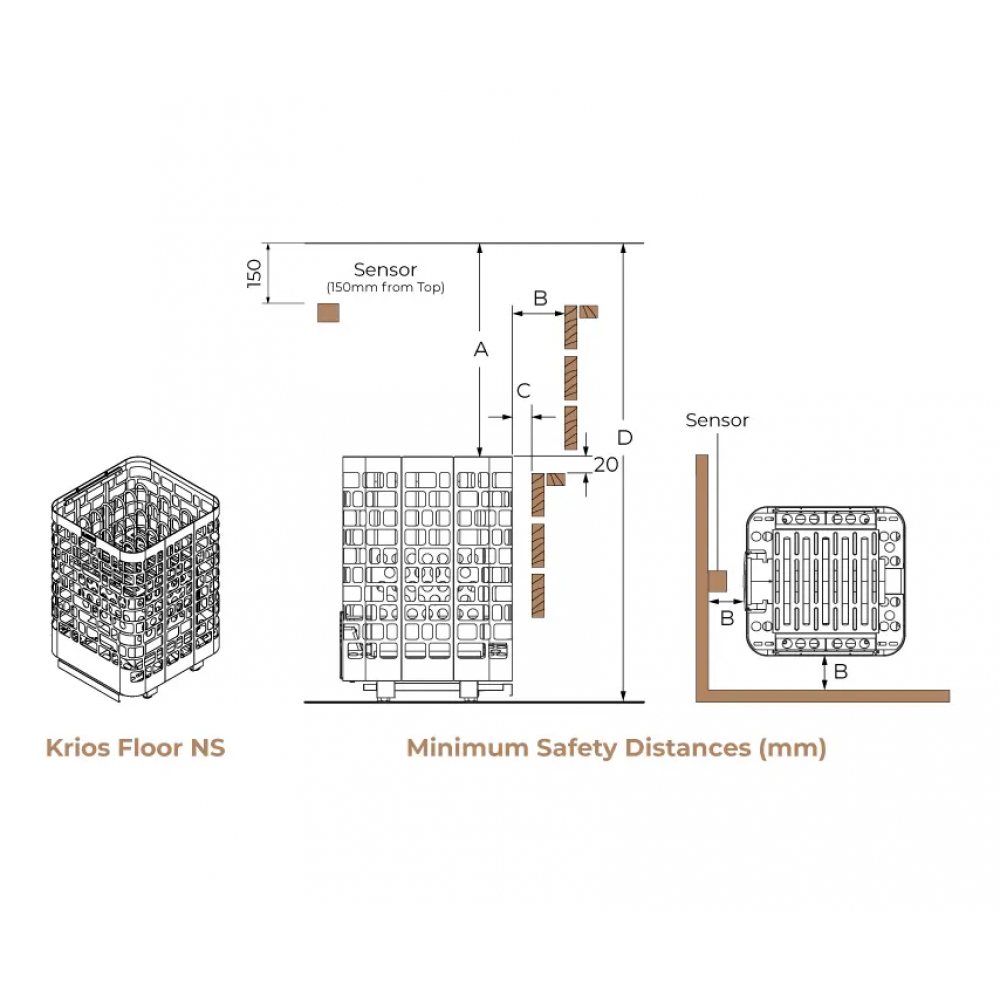

*В целях безопасности и удобства соблюдайте предусмотренные минимальные безопасные расстояния (см. рис.1).

рис.1

Установка

• Циркуляция воздуха, создаваемая дверью, должна работать вместе с горячим воздухом, вырабатываемым нагревателем.
• Следуйте кубическим объемам.
• Не устанавливайте обогреватель в нишу на полу или стене. Установите только один нагреватель в помещении сауны.
• Обязательно соорудите прочный фундамент для монтажной стойки (например, поперечные стойки в обшивке сауны) или укрепите стену толстой доской, чтобы предотвратить разрушение каменки.
• Прикрепите нагреватель к полу с помощью монтажных кронштейнов и винтов.
• Зафиксируйте по крайней мере один из боковых винтов, чтобы предотвратить случайное перемещение нагревателя.
• Полную информацию смотрите в инструкции по установке и эксплуатации.

Чтобы сауна была комфортной, в помещении должно быть правильное смешивание горячего и холодного воздуха. Еще одна причина для вентиляции заключается в том, чтобы воздух циркулировал вокруг каменки и отводил тепло в самую дальнюю часть сауны.

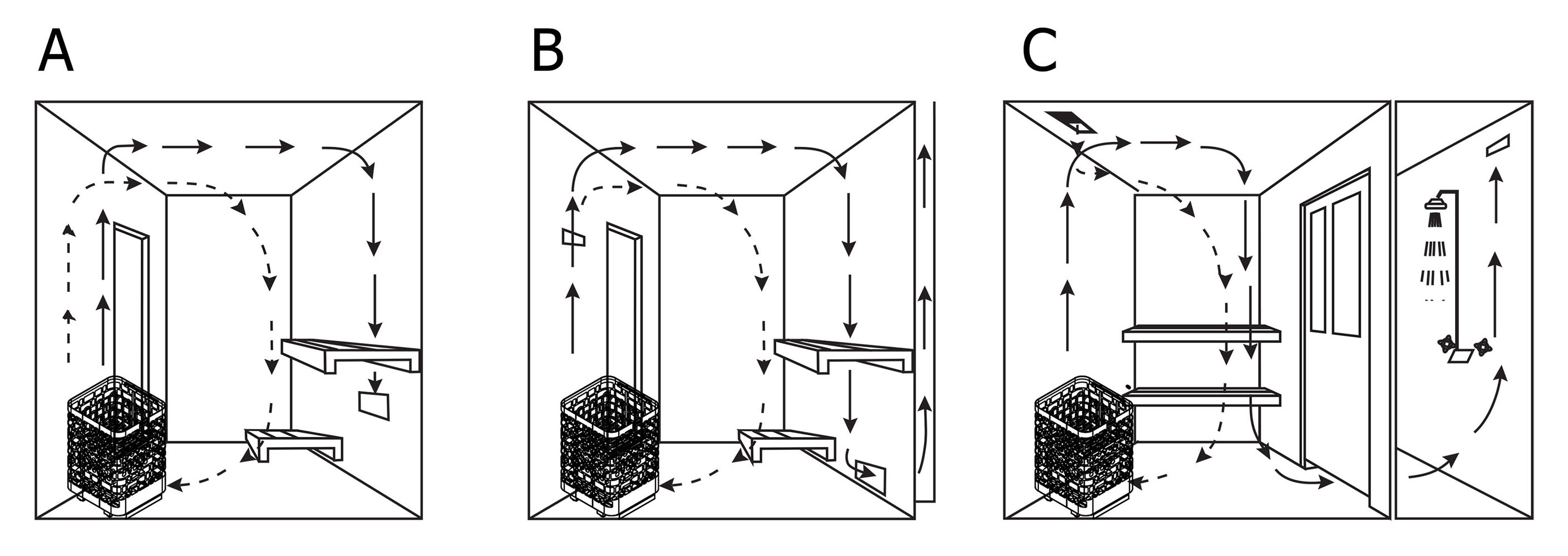

Расположение входных и выходных вентиляционных отверстий может варьироваться в зависимости от конструкции помещения сауны или предпочтений владельца. Входное вентиляционное отверстие может быть установлено на стене непосредственно под каменкой (рис. А). При использовании механической вентиляции входное вентиляционное отверстие может располагаться на расстоянии не менее 60 см над обогревателем (рис. Б) или на потолок над каменкой (рис. В). При таком расположении тяжелый холодный воздух, поступающий в сауну, смешивается с легким горячим воздухом, поступающим из каменки, что позволяет банщикам дышать свежим воздухом. Диаметр входного и выходного отверстий должен составлять 10 см.

Выходное отверстие должно располагаться по диагонали напротив входного отверстия. Рекомендуется, чтобы выходное отверстие располагалось под платформой в сауне как можно дальше от отверстия для подачи свежего воздуха. Он может быть установлен у пола или выведен наружу по трубе, идущей от пола к вентиляционному отверстию в сауне потолке или под дверью (в ванную комнату). В этом случае высота подоконника должна составлять не менее 5 см, и рекомендуется, чтобы в ванной комнате была механическая вентиляция. Размер вытяжного отверстия должен быть в два раза больше, чем входного.

Стены, потолок и дверь сауны должны быть надлежащим образом утеплены. При расчете требуемой мощности печи на один квадратный метр (м³) неизолированной поверхности кубический объем увеличивается примерно на 1,2 м³ . Убедитесь в том, что помещение сауны надежно защищено от влаги. Это необходимо для предотвращения это может привести к распространению влаги в другие помещения или на конструкцию стены. Между теплоизоляцией и панелью необходимо установить гидроизоляцию.

Тепло- и гидроизоляцию необходимо устанавливать в следующем порядке снаружи внутрь:
• Рекомендуемая минимальная толщина теплоизоляции в стенах составляет 50 мм, а в потолке - 100 мм.
• В качестве пароизоляции можно использовать картон или ламинат из алюминиевой фольги, который крепится поверх утеплителя алюминиевой фольгой внутрь.
• Оставьте воздушную щель толщиной не менее 20 мм между пароизоляцией и внутренней поверхностью. • Чтобы предотвратить скопление влаги за панелью, оставьте щель между стеновой панелью и потолком.

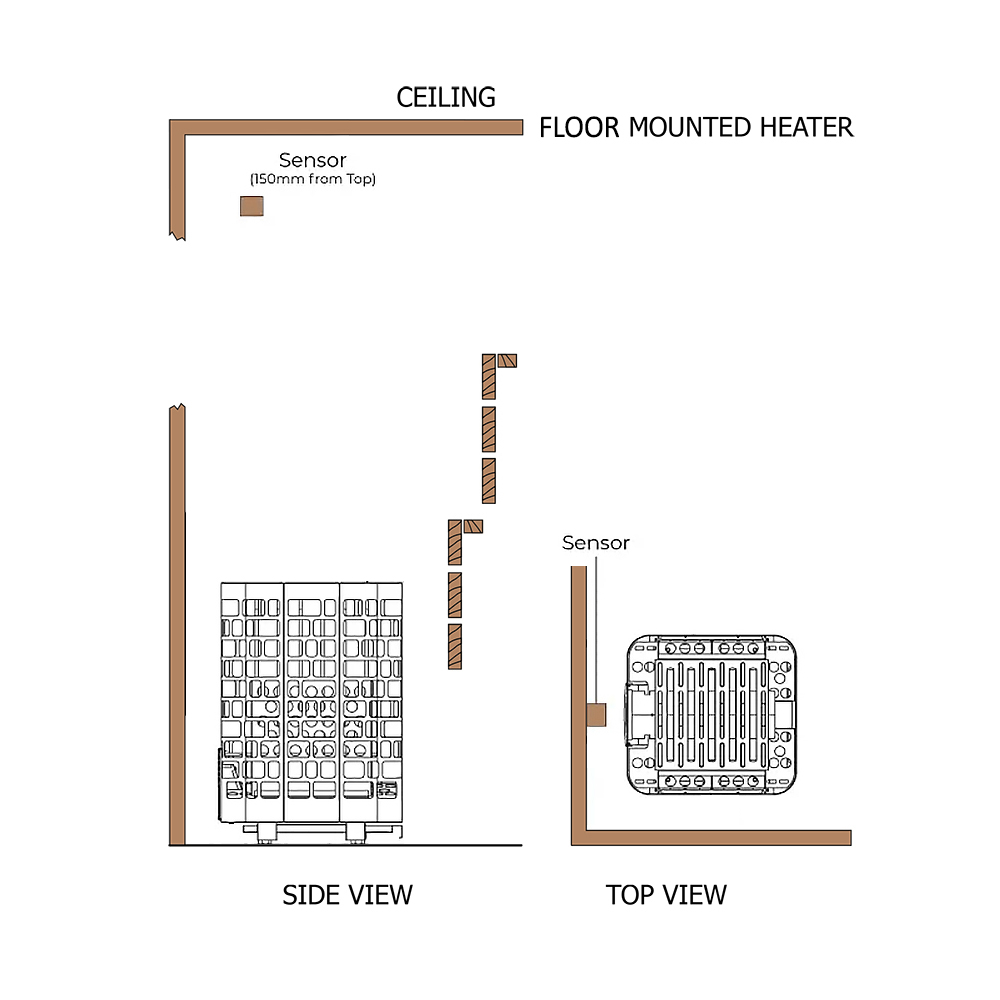

Расположите датчик над нагревателем. (см. рис.). Не размещайте датчики вблизи вентиляционных отверстий. Из-за закрытости вентиляционных отверстий датчик охлаждается. Таким образом, на дисплее отображается неверная температура, и нагреватель может перегреться.
